DELL Server Raid Konfigurasyonu

Dell Server da OpenManage Server Administrator üzerinden raid oluşturma, extend ve spare disk işlemleri gerçekleştirilir.

OMSA üzerinde virtual disk konfigürasyonu ile raid gurupları oluşturulur. Var olan yapıda 1 adet virtual disk bulunmaktadır.

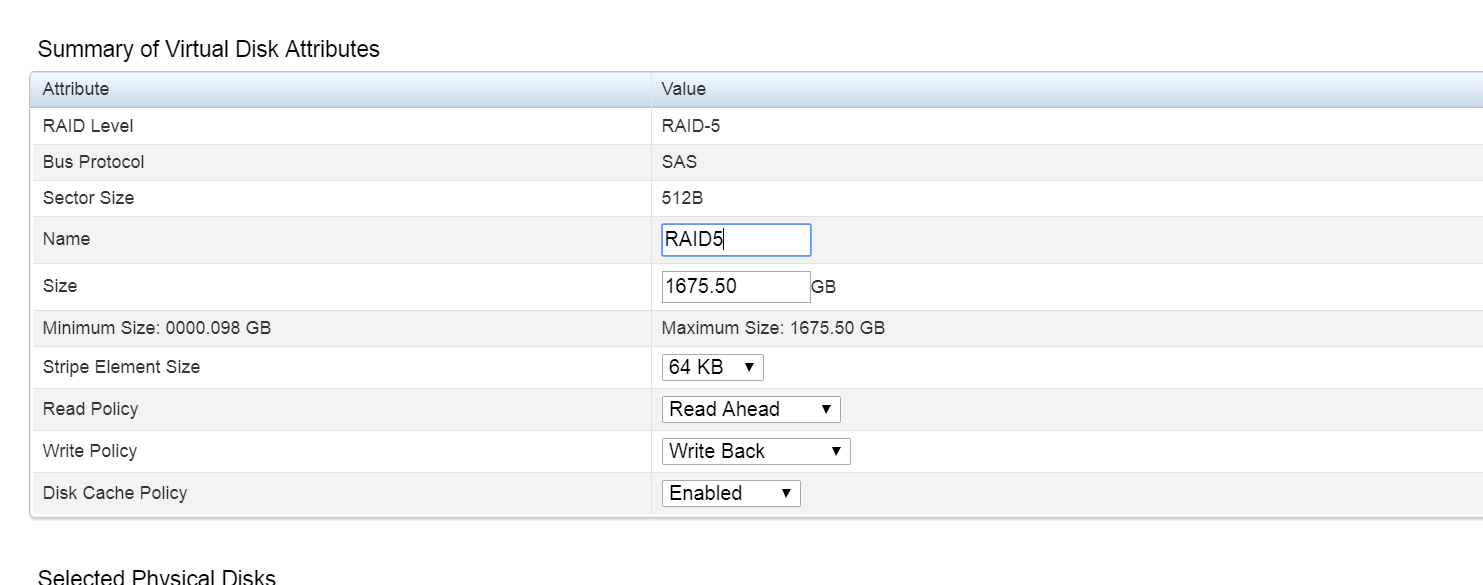

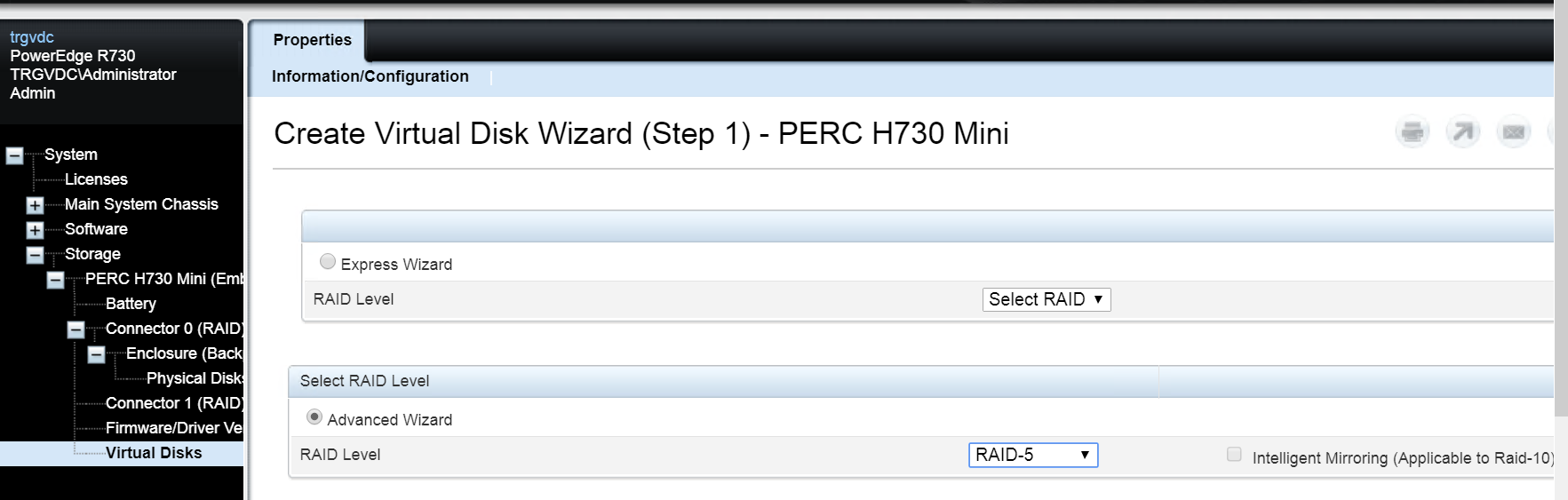

Aşağıdaki gibi yeni bir virtual disk oluşturulur. Virtual disk oluşturulurken raid seviyesi belirlenir.

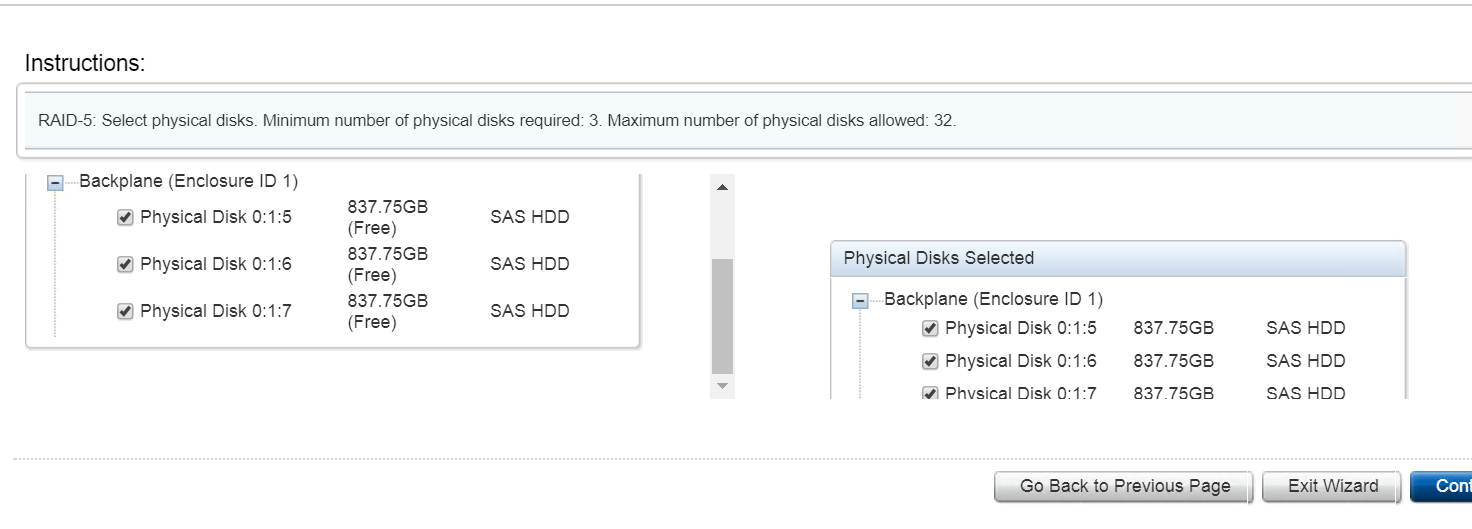

Raid yapılırken hangi diskler ile raid yapılacağı seçilir ve yeni bir virtual disk oluşturulur.

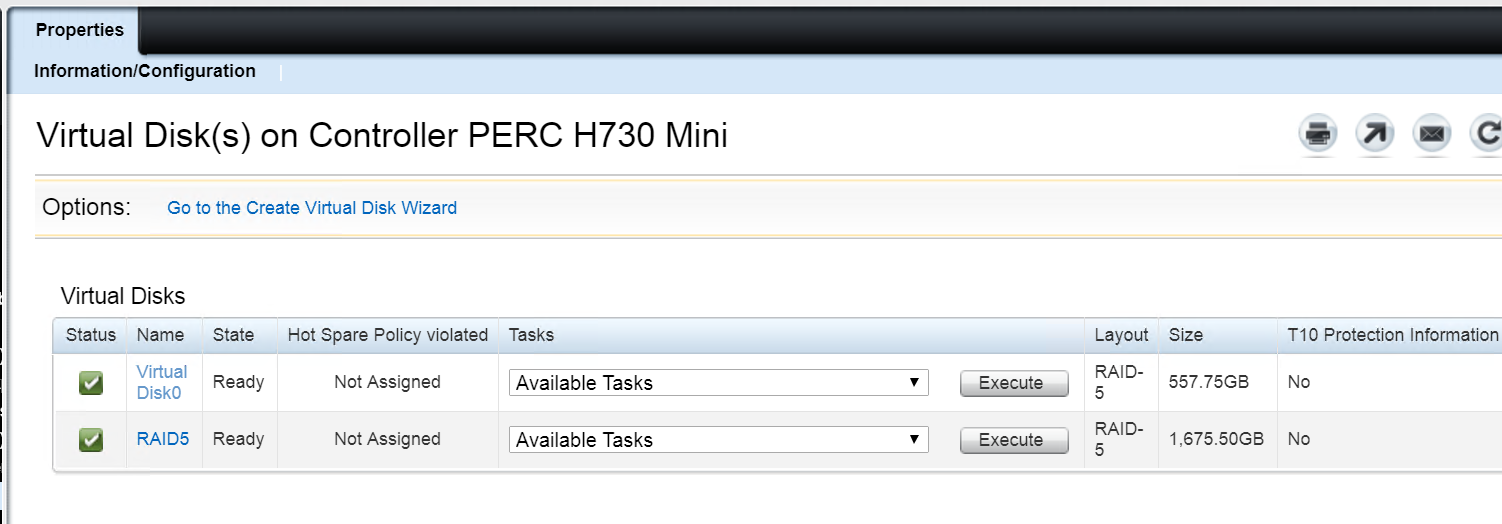

Oluşturulan virtual disk aşağıdaki gibi görülmektedir.

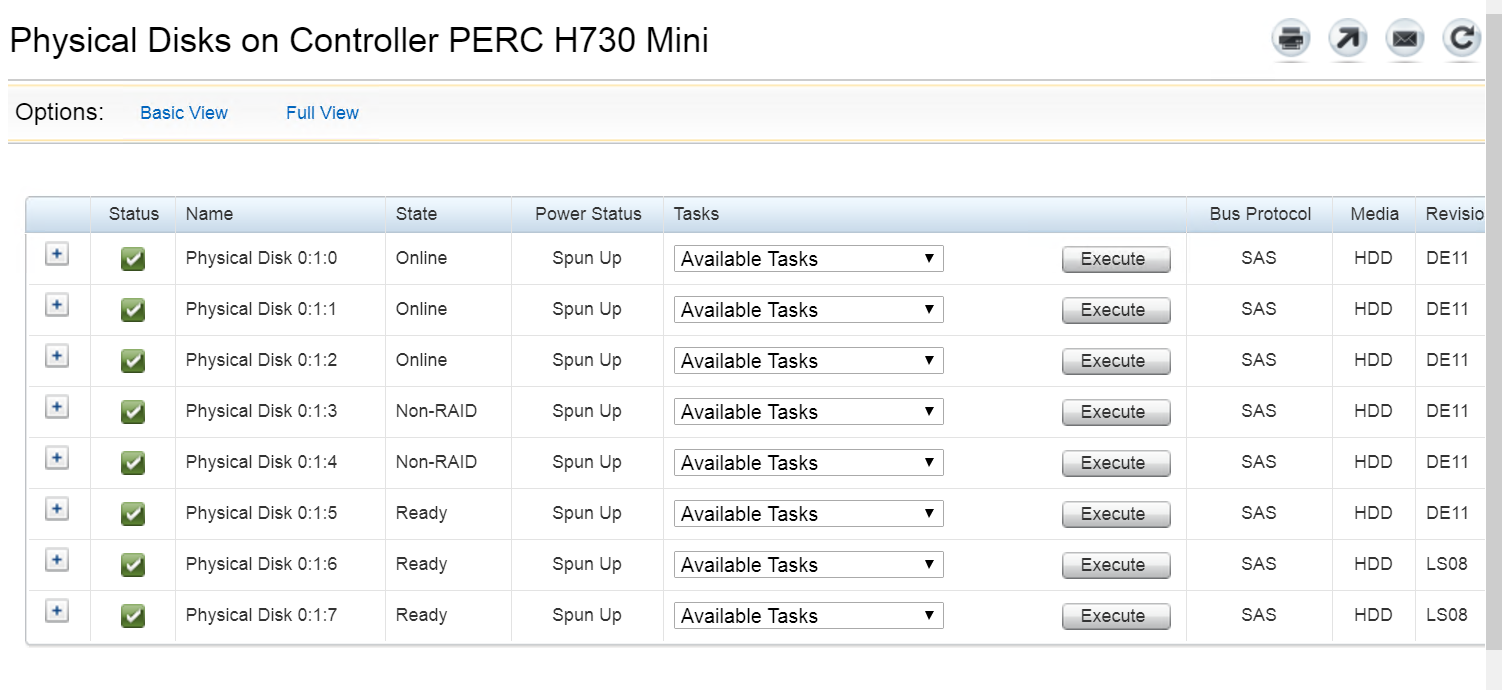

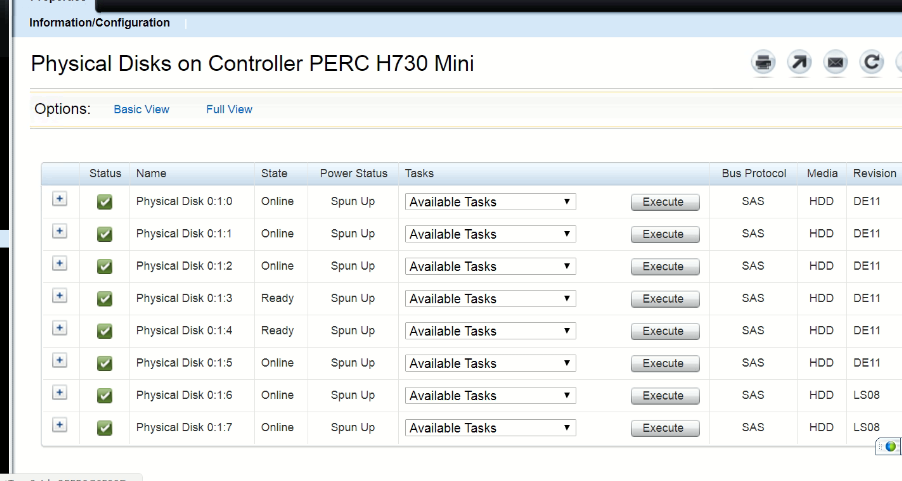

Server üzerinde disk takıldığında disk ready durumuna geçer. Raid yapılmadan diskler sunucuda çalıştırılırsa non-raid olarak görülür.

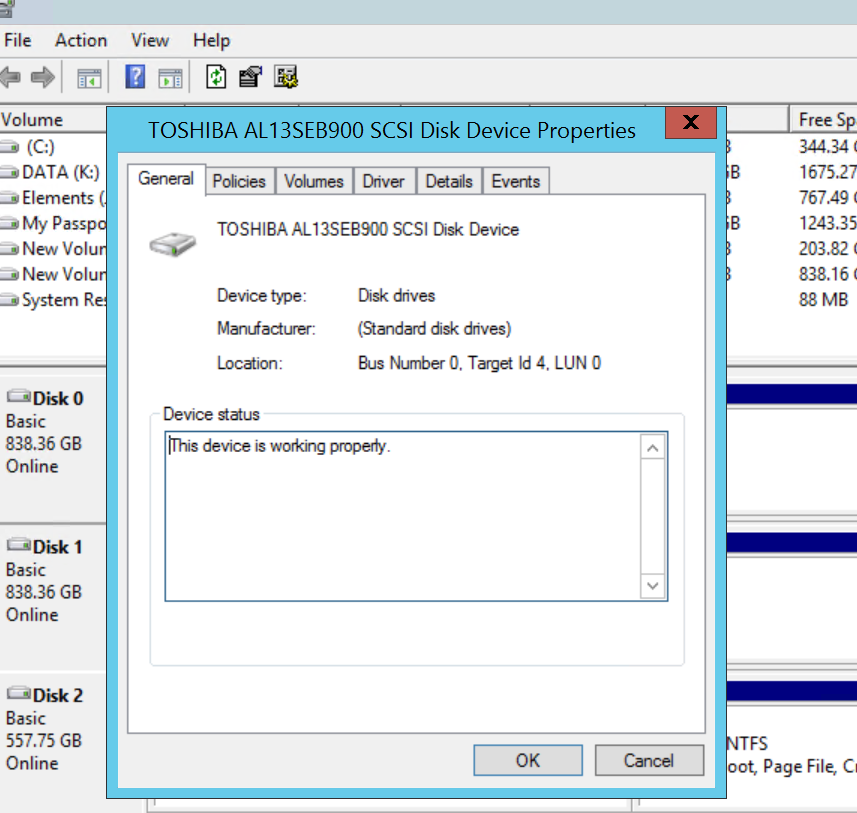

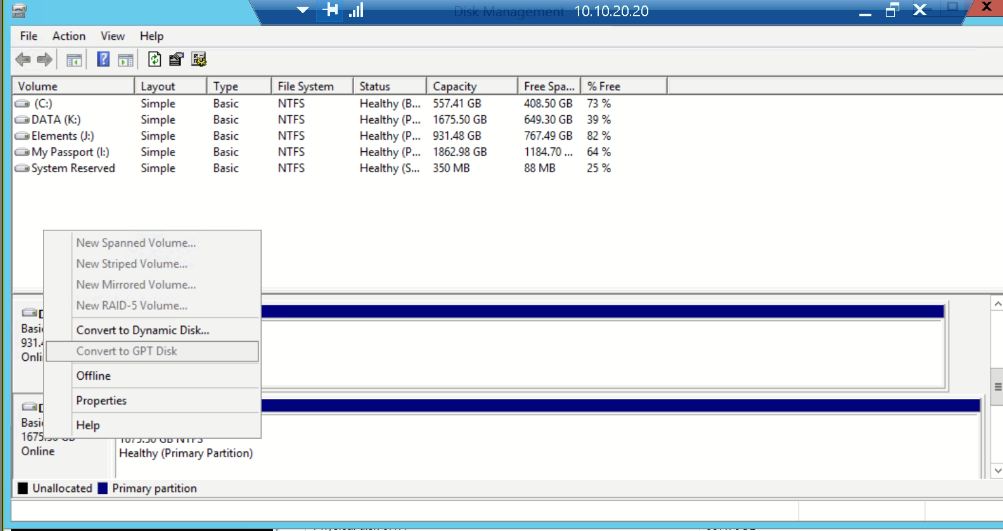

Raid olmayan disklerin sunucuda hangi disk olduğunu görmek için disk manager dan diskin özellikleri açılır.

ID4 yazan yer Dell server üzerindeki 4 no lu disktir.

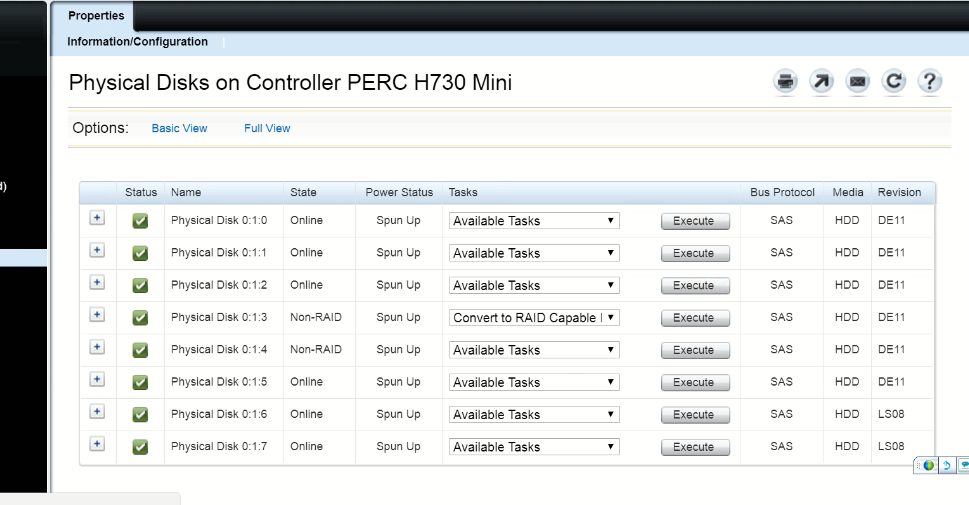

Non raid olan diski raid gurubuna almak için task disk convert to raid capable olarak değiştirilir.

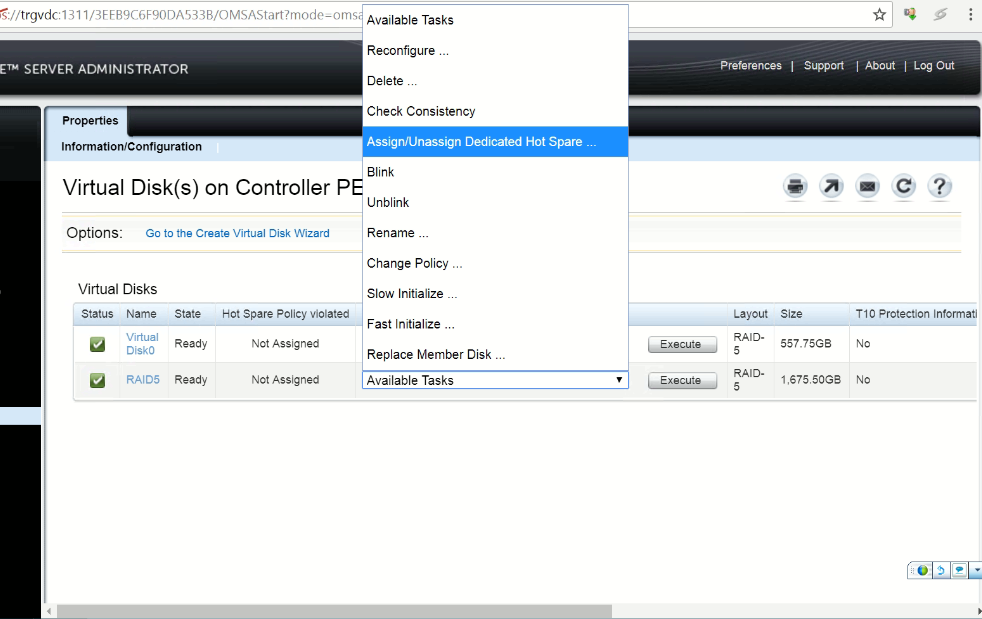

Var olan raid guruba bir spare disk eklenmek istenirse task menüsünden assing\unassign dedicated hot spare disk seçeneği seçilir.

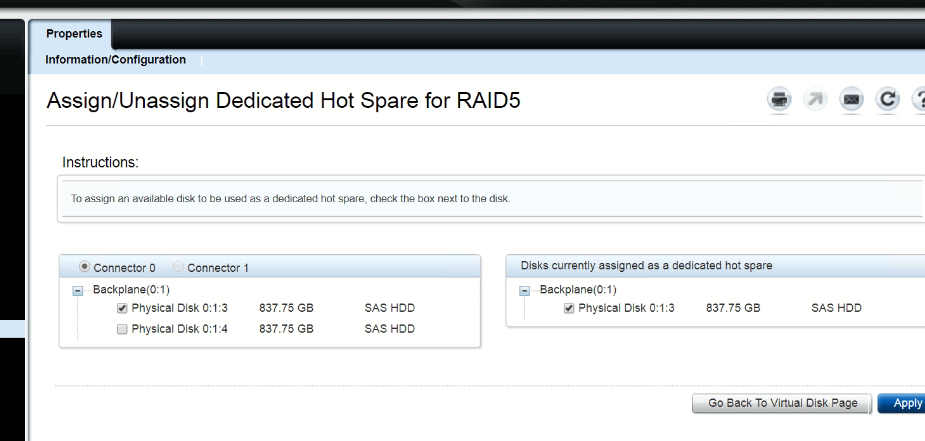

Spare olarak seçilecek disk seçilir ve virtual disk için spare disk ataması tamamlanmış olur.

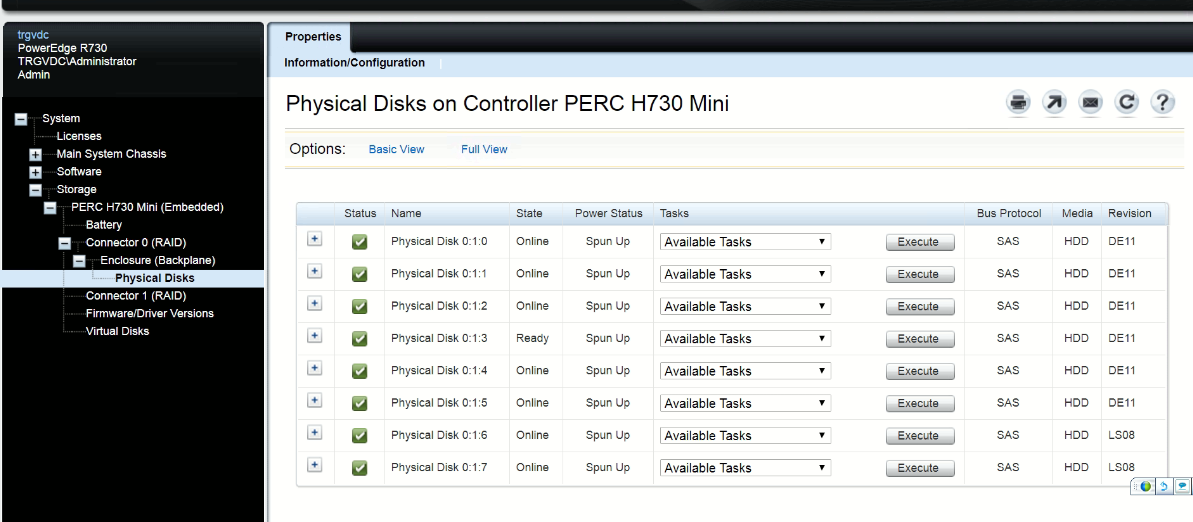

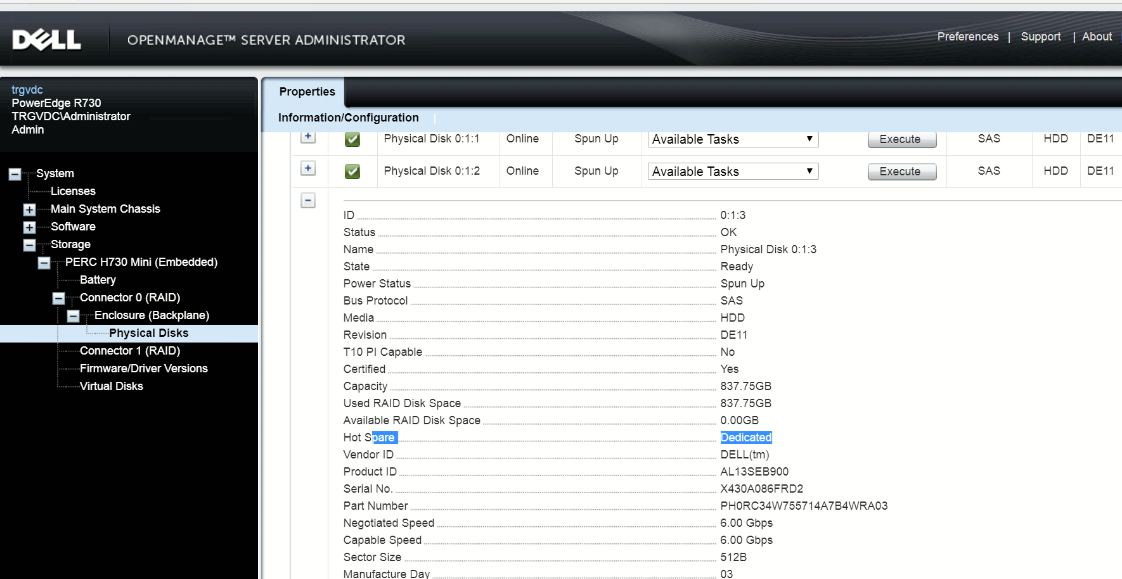

Physical disks menüsünden diskin dedicated spare olduğu görülür.

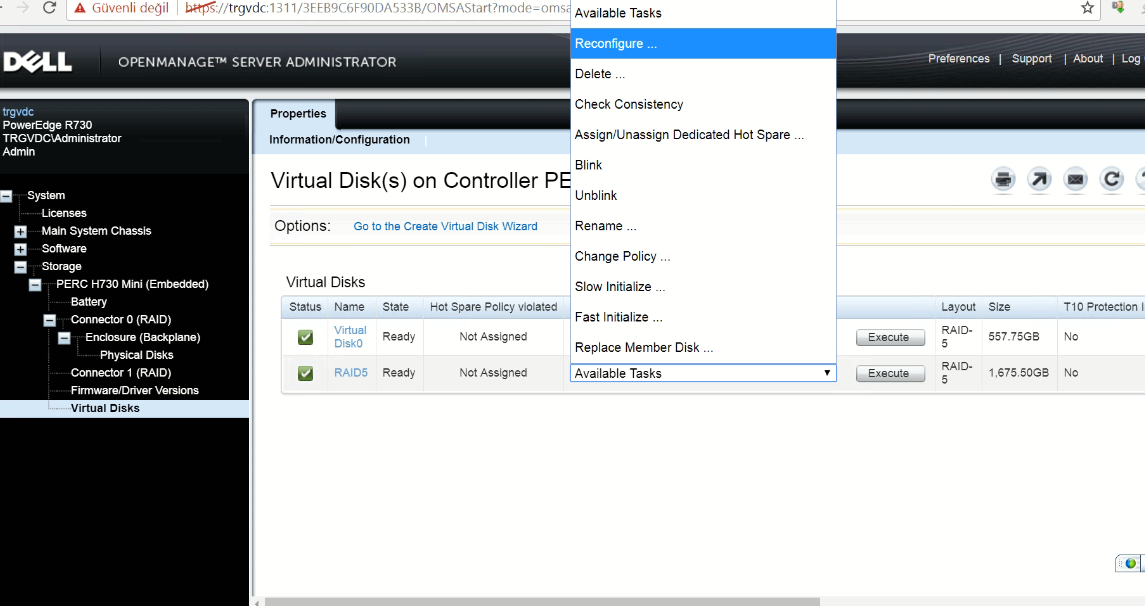

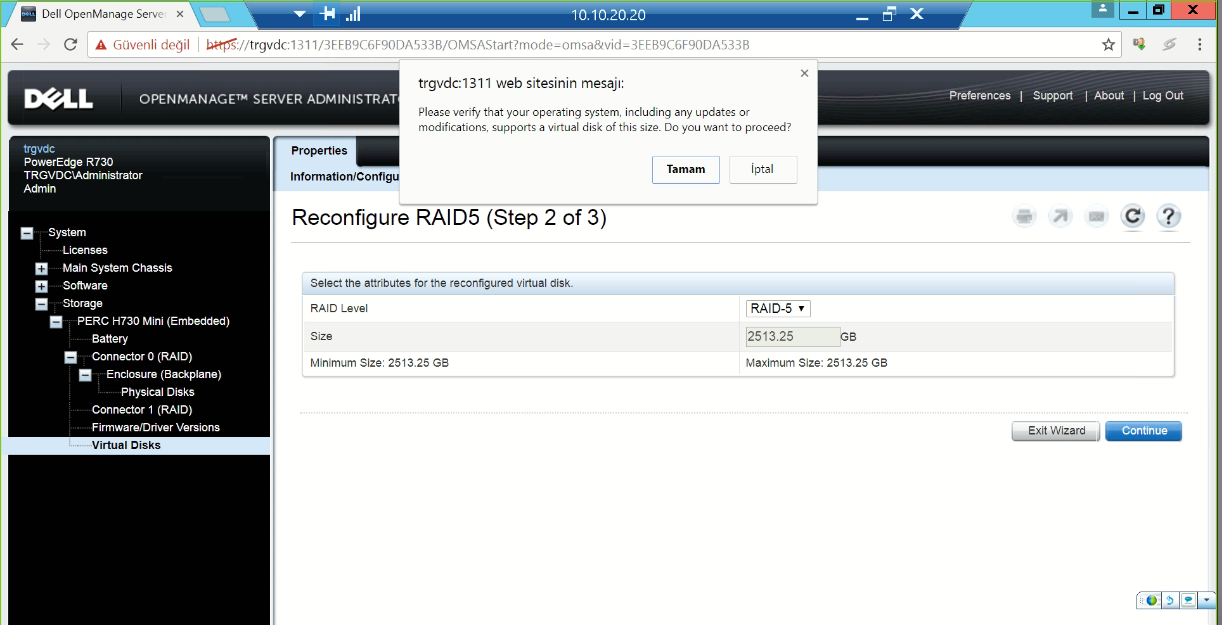

Mevcut diski expand etmek için var olan virtual disk reconfigure edilir.

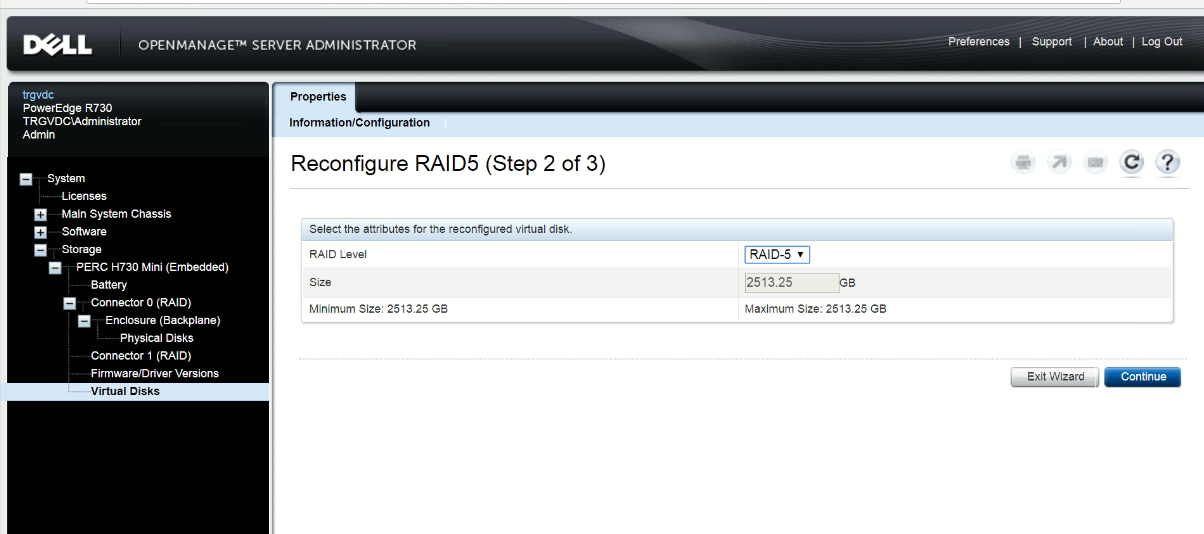

İstenilen raid seviyesi de istenilirse uygun disk sayısına göre değiştirilebilir veya var olan raid disk seviyesi korunarak işleme devam edilir ve hangi fiziksel disk virtual disk e alınacaksa o disk seçilir.

2 TB ın üstünde ise disk GPT ye convert edilir. Bu işlem için raid rebild işleminin bitmiş olması gerekmektedir.

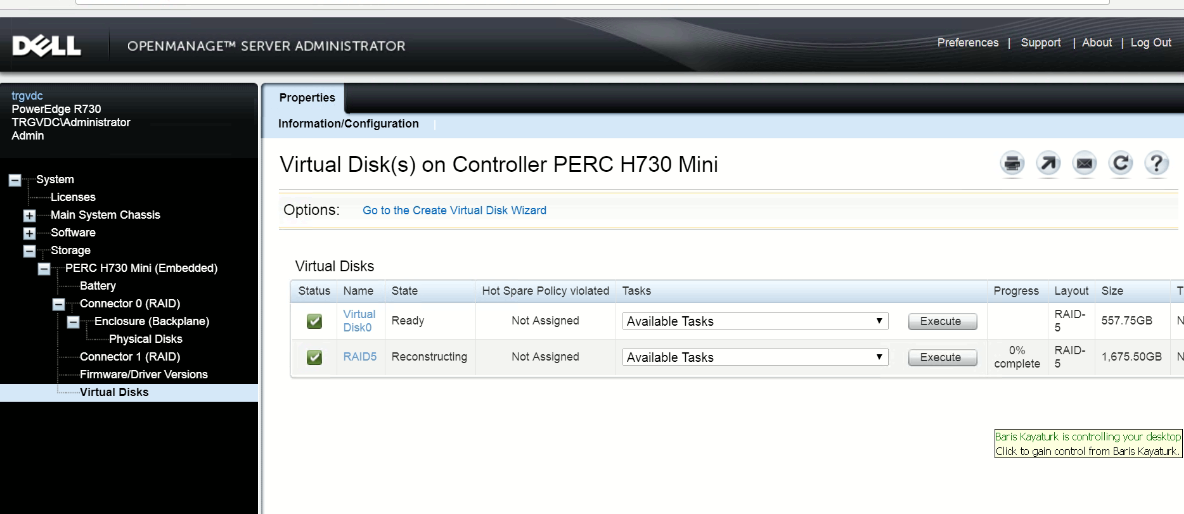

Reconstructing işlemi disk sayısı ve disklerin büyüklüğüne göre uzun sürebilmektedir.

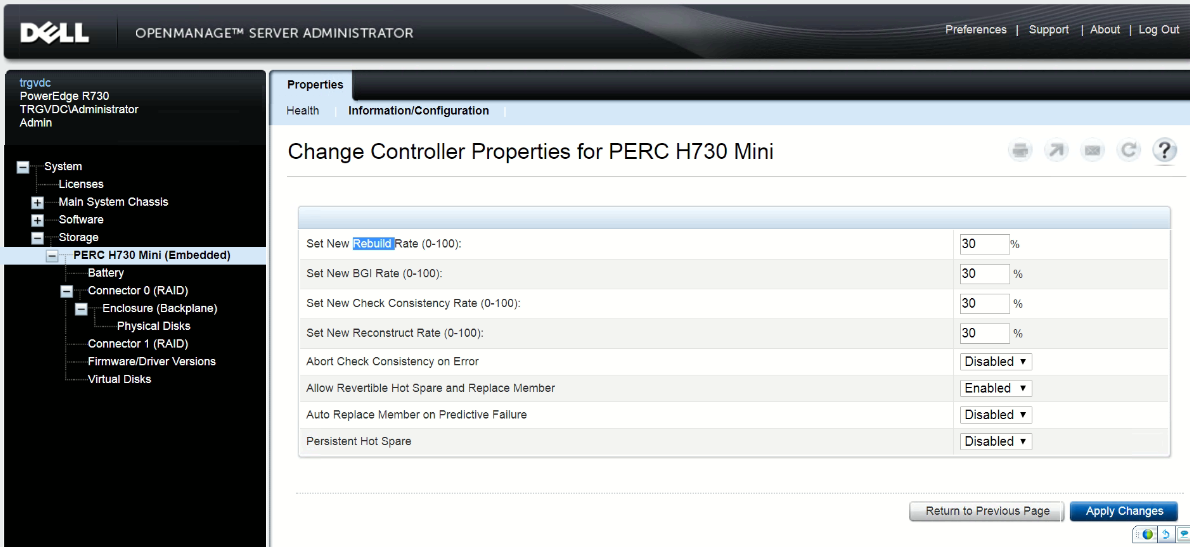

Controller ayarlarında istenirse rebuild işleminin kısa sürmesi için set new rebuid rate oranı default değer %30 dan yukarı alınabilir ancak bir değişiklik yapmamak default ayarları ile devam etmek tercih sebebi olabilir.
